鋁碳化硅（AlSiC）復合材料是什么？

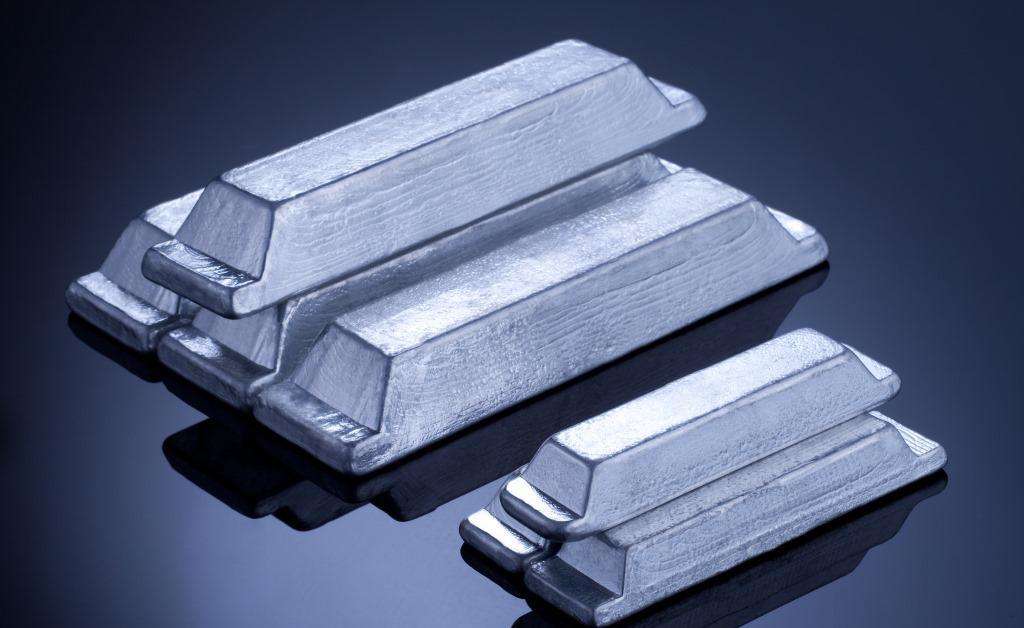

一、鋁碳化硅，是金屬和陶瓷的復合材料。AlSiC（鋁碳化硅）就是鋁基碳化硅陶瓷顆粒增強復合材料的簡稱。
碳化硅陶瓷材料和鋁一樣，為大家所熟知，俗稱金鋼砂。常見的磨刀石、砂輪片、切割片等，都是用碳化硅材料制作的。其硬度高于剛玉而僅次于立方氮化硼、碳化硼和金剛石這些超硬磨料。選擇這種陶瓷材料作為我們復合材料的基材之一，其材料的高模量和高熱導率是為人看重的主要因素。
AlSiC（鋁碳化硅）材料中所使用的碳化硅，就是這種碳化硅。只是復合材料制作使用的碳化硅純度非常高，以保障材料的高熱導率特性。
工業制造上，先將碳化硅顆粒制造成目標成品形狀的碳化硅預制形（陶瓷預制形）。這種預制形與普通碳化硅陶瓷是有區別的，其中分布有大量的通過性微孔。然后用專用設備，在真空環境下將熔融的鋁液壓鑄進微孔之中，形成鋁碳化硅復合材料。鋁碳化硅復合材料的突出優點是，結合了陶瓷的低熱膨脹系數、純鋁的熱導率、鑄鐵的強度于一身，性能超過鎢銅，價格遠低于鎢銅，并且可以做成鎢銅無法成形的大尺寸制件和異形件。
大功率率IGBT 散熱基板；LED封裝照明；航空航天；微電子；殼體封裝；民用飛機、高鐵等領域
以上就是關于“鋁碳化硅（AlSiC）復合材料是什么？”的介紹，希望可以幫助到您。
