AlSiC作為封裝材料的基本特點有哪些?

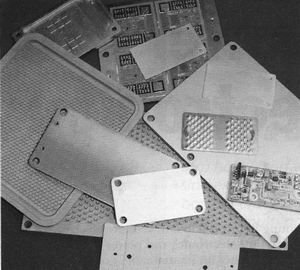

一、AlSiC作為封裝材料的基本特點
(1)熱膨脹系數低(可調節):與Si、GaAs、AlN等無機陶瓷基片材料熱匹配良好;
(2)熱導率高:大大高于Kovar合金,可有效地擴散大功率芯片產生的熱量;
(3)密度?。好芏却蟠蟮陀赪/Cu、Mo/Cu和Kovar合金,可有效減重;
(4)比強度和比模量高: 比模量是Kovar和W/Cu的4倍、Mo/Cu的2倍;
(5)AlSiC-鋁基碳化硅材料輕質、熱膨脹系數可調匹配、熱導率高、價格適中。
二、AISIC制備方法
按照不同的增強體,鋁基復合材料分為纖維增強和顆粒(直徑在0.5——100μm之間的等軸晶粒)增強、晶須增強鋁基復合材料。常用的增強顆粒主要包括SiC、Si3N4、Al2O3、TiC、TiB2、A1N、B4C以及石墨顆?;蛘呓饘兕w粒等。
常見的幾種鋁基復合材料的制備工藝有粉末冶金法、壓力浸滲工藝、反應自生成法、高能高速固結工藝、半固態攪拌復合制造、噴射沉積法、攪拌摩擦加工法及球磨法制備納米碳管增強鋁基復合材料等。TiB2/A1復合材料的制備方法較多,主要有噴射沉積法、LSM、XDTM、擠壓鑄造、接觸反應法、自蔓延高溫合成法和反應機械合金化及粉末冶金法等。常見的方法有原位生成法、粉末冶金法、機械攪拌法、擠壓鑄造法、噴射沉積法、浸滲法等,下面主要對這六種方法進行介紹。
原位生成法
原位生成法由Koczak 等人于 1989 年首次提出,其原理為按照材料預先設計的需求選取合適的反應劑,然后在特定的環境下將溫度升到能使原料內特定元素發生物理化學反應的溫度,在這樣的條件下材料內部能夠反應生成一種或幾種均勻分布在基體內部的且熱力學穩定的增強體材料,以達到強化的效果。
原位內生法的優點在于原位生成的增強體顆粒在基體內分布均勻,二者之間的界面干凈無污染、工藝簡單等,故而該方法具備廣闊的應用前景,經近幾十年的發展,已細化完善出了許多不同的制備工藝,比如:自蔓延高溫合成法、彌散放熱法、熔鹽輔助法和直接反應法等。但是該方法也有一定的缺點,對于制備復合材料的原材料有一定要求,需要滿足一些反應條件同時反應的副產物的生成難以控制,另外還存在界面問題等。
粉末冶金法
粉末冶金工藝是最常采用的且最早用于制備納米顆粒增強鋁基復合材料的工藝之一。其制備過程是:先將陶瓷顆粒增強體與鋁合金基體粉末在球磨罐中均勻混合,混合過程既可以干混也可以在液體環境下進行?;旌虾蟮姆垠w經過冷壓成坯、真空排氣、熱壓燒結及后續處理(如擠壓、軋制、熱處理等)制得所需的復合材料。
粉末冶金工藝制備過程一般在真空或保護氣氛防護下進行且燒結溫度低于鋁合金的熔點,從而大大的降低了發生界面反應的可能性。粉末冶金法制備鋁基復合材料可以大范圍調控陶瓷顆粒的尺寸和含量,而且可以保證納米顆粒增強體在基體中較均勻的分布,減少團聚與偏析的出現,從而使復合材料得到增強。
該方法的缺點則在于材料容易出現氣孔,致密度不高。因此,必須通過擠壓、軋制或熱處理等工藝進行二次處理以改善其致密度及機械性能。此外,粉末冶金制備工藝比較繁瑣,通常需要密封、真空或者保護氣氛的工作條件,而且燒結溫度選擇不當會導致偏析。
機械攪拌法
機械攪拌法是在攪拌的過程中將增強體顆粒加入到基體金屬液中,利用高速旋轉的攪拌裝置使增強體均勻混合入基體金屬液之中,然后澆入模具中得到想要的鑄件。其生產設備見圖2所示。機械攪拌法操作過程較為簡單,成本低廉,不到其他加工工藝的一半,是可以廣泛應用的方法,目前工業上制備復合材料大多數都是采用該方法。
綜合國內外對攪拌鑄造的研究發現,攪拌鑄造法可以以攪拌時的熔體溫度為依據,將其分為液態攪拌和液半固態攪拌兩種方法。液態攪拌法主要是使攪拌溫度保持在液相線以上,一邊攪拌一邊加入增強體顆粒,攪拌之后可以直接進行澆鑄。半固態攪拌是指將攪拌溫度調制固液相線之間,使熔體之中有一定的固相體積分?jǐn)?shù)。這樣在攪拌的時候熔體中會有更大的剪切力容易使增強體顆粒分布均勻。
這兩種方法各有優缺點,液態法簡單,但是卷氣很嚴重,顆粒分散的不夠均勻。但是半固態攪拌鑄造法目前仍存在一些問題,如在攪拌過程中陶瓷顆粒容易產生偏聚、界面處易發生反應等。其次,在空氣環境下進行攪拌時,攪拌的過程中尤其是高速攪拌時很容易吸入氣體,使得最后澆鑄出的復合材料產品內部出現有害的氣孔缺陷。再次,顆粒增強相添加的體積分?jǐn)?shù)有一定限制是利用攪拌鑄造法制備金屬基復合材料的另一個問題。
擠壓鑄造法
這種方法首先是要按照零件的形狀將增強體材料制備成預制塊,然后放入鑄型。在重力下澆注液態金屬或合金,隨后對金屬液施加壓力,使基體熔液滲入到預制塊中形成錠。
擠壓鑄造后得到的材料均勻性非常良好,材料內部沒有明顯的缺陷。這是因為碳化硅顆粒與鋁合金基體的結合界面非常好,結合的十分緊密,使得二者之間的界面能夠起到傳遞載荷的作用,實現抑制鋁基體的膨脹的情況。
擠壓鑄造法還有諸多優點:制備出的產品尺寸準確穩定,省去了后期二次加工的麻煩;金屬液浸滲的時間很短,因此能夠獲得很快的冷卻速度,這樣可以大大減少不良界面反應的發生;加入增強相的量可以自由的調節其范圍。但是該方法工藝復雜,不利于用來成型形狀復雜的產品,而且如果使用浸滲的壓力比較大,可能會對產品形狀和模具的完好性產生很大的影響。
噴射沉積法
噴射沉積法是一種新型的加工工藝,主要是將熔化的基體金屬液在高速流動的惰性氣體中霧化向外噴出,同時將增強體顆粒添加到霧化噴出的金屬液體中,使兩者在沉降的過程中混合,最后共同在經過預處理的基體上沉積制得想要的復合材料。
這種方法的優點是可以隨意調節增強體相的體積分?jǐn)?shù),而且增強體材料的粒度大小在制備時也不受限制。得益于增強體顆粒與基體熔液之間接觸的時間很短暫,因此二者之間反應時間非常有限,這樣可以明顯的改善二者之間的界面的結合狀態。因此霧化沉積技術可以使得基體保持快速凝固的特點,得到的晶粒十分細小。
浸滲法
浸滲法通常有兩種主要形式,包括無壓浸滲和壓力浸滲。無壓浸滲相對簡單,就是將基體Al合金在可控氣氛爐中加熱,使其超過液相線溫度;然后在不加壓力的條件下,使合金溶液自行浸滲到SiC預制體中去的制備方法。壓力浸滲的區別就是加上壓力條件,其方法接近于擠壓滲透鑄造。
浸滲法是一種成本較低且工藝簡單的制備技術。因而常用于高體積分?jǐn)?shù)SiCp/Al基復合材料的制備,制得的材料SiC顆分布相對均勻。成熟的無壓浸滲法制備的SiC/Al復合材料材料甚至已經能夠應用于電子封裝。但這種方法對預制體引入的高孔隙率難以控制。
