用粉末冶金法制備鋁碳化硅有什么優缺點？
鋁碳化硅AlSiC（SICP/Al或Al/SiC、SiC/Al）是一種顆粒增強金屬基復合材料，我們看到的航天事業不斷取得進展，離不開這種新型材料的運用。鋁碳化硅常用的增強顆粒主要包括SiC、Si3N4、Al2O3、TiC、TiB2、A1N、B4C以及石墨顆?；蛘呓饘兕w粒等。不同的增強體需要不同的制備方法，接下來我們介紹一下用粉末冶金法制備鋁碳化硅增強體的優缺點。
粉末冶金工藝是最常采用的且最早用于制備納米顆粒增強鋁碳化硅復合材料的工藝之一。其制備過程是：先將陶瓷顆粒增強體與鋁合金基體粉末在球磨罐中均勻混合，混合過程既可以干混也可以在液體環境下進行?；旌虾蟮姆垠w經過冷壓成坯、真空排氣、熱壓燒結及后續處理(如擠壓、軋制、熱處理等)制得所需的復合材料。
粉末冶金工藝制備過程一般在真空或保護氣氛防護下進行且燒結溫度低于鋁合金的熔點，從而大大的降低了發生界面反應的可能性。粉末冶金法制備鋁碳化硅復合材料可以大范圍調控陶瓷顆粒的尺寸和含量，而且可以保證納米顆粒增強體在基體中較均勻的分布，減少團聚與偏析的出現，從而使鋁碳化硅復合材料得到增強。
該方法的缺點則在于鋁碳化硅材料容易出現氣孔，致密度不高。因此，必須通過擠壓、軋制或熱處理等工藝進行二次處理以改善其致密度及機械性能。此外，粉末冶金制備工藝比較繁瑣，通常需要密封、真空或者保護氣氛的工作條件，而且燒結溫度選擇不當會導致偏析。

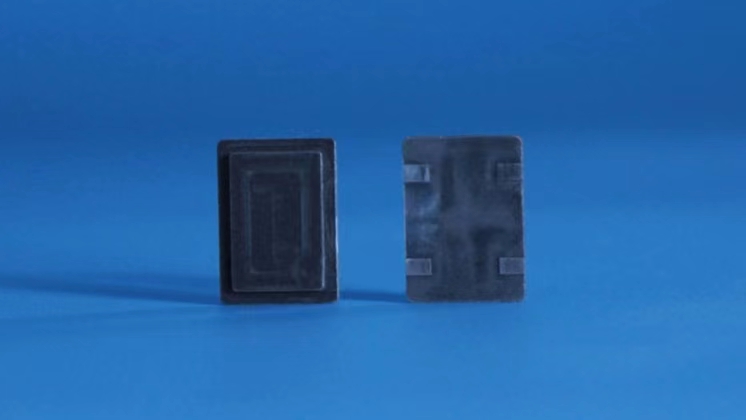

看完這篇文章，相信各位已經了解到如何用粉末冶金法制備鋁碳化硅，以及這種方法有什么優缺點了。相信隨著科學的發展，制備方法會越來越完善，而鋁碳化硅也因其獨特的優勢，更加在航天領域、力學領域等發光發熱。蘇州思萃熱控基于對鋁碳化硅等系列新型材料的研究，已研發出多款金屬基復合材料產品，無論是需要鋁碳化硅復合材料結構件、還是鋁碳化硅IGBT基板等，蘇州思萃熱控都可以為您提供優質的產品。
