IGBT散熱材料的四大散熱技術發展趨勢(一)

發布時間:2022-09-29   瀏覽次數:529次

IGBT散熱材料的四大散熱技術發展趨勢(一)

目前電機逆變器中IGBT模塊普遍采用銅基板,上面焊接覆銅陶瓷板(DBC,DirectBond Copper),IGBT及二極管芯片焊接在DBC板上,芯片間、芯片與DBC板、芯片與端口間一般通過鋁綁線來連接,而基板下面通過導熱硅脂與散熱器連接進行水冷散熱。模組封裝和連接技術始終圍繞基板、DBC板、焊接、綁定線及散熱結構持續優化。

1)芯片間連接方式:鋁線/鋁帶→銅線→平面式連接。
目前IGBT芯片之間大多通過鋁線進行焊接,但線的粗細限制了電流強度,需要并聯使用、或者改為鋁帶連接,但是鋁質導線由于材料及結構問題易產生熱疲勞加速老化斷裂導致模塊失效。
因此,一些廠商引入銅導線來提高電流容納能力、改善高溫疲勞性能,還有廠商分別采用CuLead Frame(引線框架)、對稱式的DBC板及柔性電路板實現芯片間的平面式連接,并與雙面水冷結構相結合進一步改善散熱,維持模塊的穩定性。
2)散熱結構:單面間接散熱→單面直接水冷→雙面水冷結構。

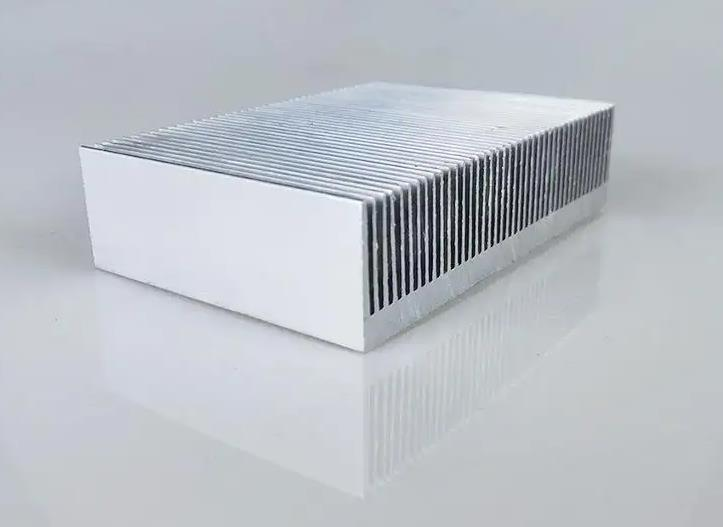

最初的間接散熱結構是將基板與散熱器用導熱硅脂進行連接,但導熱硅脂散熱性較差,  單面直接水冷結構在基板背面增加針翅狀(PinFin)散熱結構,無需導熱硅脂,直接插入散熱水套中,熱阻可降低40%以上。
目前雙面水冷的結構也開始逐步應用廣泛,普遍在芯片正面采用平面式連接并加裝Pin-Fin結構實現雙面散熱。
22
2022.02
一箭22星

北京時間2022年2月27日11時06分,我國在文昌發射場使用長征八號運載火箭,以“1箭22星”方式,成功將泰景三號01衛星、泰景四號01衛星、海南一號01/02星22顆衛星發射升空。本次飛行試驗搭載了22顆衛星,創中國一箭多星最高紀錄。


本次發射的22顆衛星總計完成12次分離動作,在此過程中,長八火箭宛如跳了一出‘芭蕾’,而22顆星的釋放就如‘天女散花’一般。三層式多星分配器從下到上分別由錐形支架、中心承力筒和圓盤平臺組成。其中,錐形支架搭載2顆衛星,中心承力筒搭載14顆衛星,圓盤平臺搭載6顆衛星,完美將22顆衛星裝進整流罩中。


由多個小衛星“拼車”完成的“共享發射”新模式,既可充分發揮火箭能力,又能有效滿足市場需求。隨著電子元器件和衛星有效載荷技術的快速發展,衛星的功能也越來越強大。重量只有幾公斤到幾十公斤的微納衛星、甚至更小的皮衛星就可以完成很多過去只有大衛星才能完成的任務。

長征八號新構型首飛,同時創造了我國“一箭多星”的新紀錄,這實在是一件值得驕傲的事!未來,中國航天必將會帶來更多驚喜,我們拭目以待!

28
2022.03
半導體材料發展前景

隨著物聯網、大數據和人工智能驅動的新計算時代的發展,對半導體器件的需求日益增長,同時也催生了市場對半導體材料的需求,半導體材料行業迎來快速發展的黃金期。在國家鼓勵半導體材料國產化的政策導向下,本土半導體材料廠商不斷提升半導體產品技術水平和研發能力,逐漸打破了國外半導體廠商的壟斷格局,推進中國半導體材料國產化進程,促進中國半導體材料行業的發展。


數據顯示,2017-2019年中國半導體材料市場規模逐年增長,從2017年的76億美元增長至2020年的94億美元。據統計,2017-2020年全球62座新投產的晶圓廠中有26座來自中國大陸,占比超過40%,成為增速最快的地區。伴隨著5G時代的來臨,汽車電動化進程拉動IGBT規模增長。得益于對清潔能源高速增長的需求,IGBT市場規模將持續增長IGBT市場在2020年的規模為54億美元,2020年到2026年將以7.5%的復合年增長率CAGR增長預計2026年市場規模為84億美元。新能源車應用作為IGBT市場規模的重要增量2020年市場規模為為5.09億美元,2020-2026年的復合年增長率為23%預計2026年新能源車用IGBT市場規模為17億美元。


   隨著5G、智慧物聯網時代的到來,中國大陸的半導體產業得以在眾多領域?qū)崿F(xiàn)快速與全面布局,正逐步驅使全球半導體產業從韓國、中國臺灣向中國大陸轉移。目前,我國已經成為最大的半導體市場,并且繼續保持最快的增速,預計半導體市場增長將持續帶動半導體材料行業快速發展。

23
2022.07
加工鋁碳化硅用哪種數控設備

加工鋁碳化硅用哪種數控設備 ,你知道嗎,下面我們一起了解一下吧。

鋁碳化硅是一種新型復合材料,它充分結合了碳化硅陶瓷和金屬鋁的不同優勢,鋁碳化硅的應用前景也會變得越來越廣泛,在近幾年人們也比較注重于這領域當中。目前在國內生產鋁碳化硅雕銑機的廠家雖然是有的,但是還是很少,許多加工企業對于這種鋁碳化硅的新型材料接觸還是比較少的。其實鋁碳化硅雕銑機也是屬于數控機床的一種,我們在普通雕銑機的原基礎上,經過研發創新的一種可以加工鋁碳化硅的專用雕銑機。

鋁碳化硅(AlSiC)是鋁基碳化硅顆粒增強復合材料的簡稱,采用的是Al合金作基體,按設計要求,以一定形式、比例和分布狀態,用SiC顆粒作增強體,構成有明顯界面的多組相復合材料,兼具單一金屬不具備的綜合優越性能,充分結合了碳化硅陶瓷和金屬鋁的不同優勢,具有高導熱性、與芯片相匹配的熱膨脹系數、密度小、重量輕,以及高硬度和高抗彎強度,成為新一代電子封裝材料選擇。鋁碳化硅封裝材料滿足了封裝的輕便化、高密度化等要求,適用于航空、航天、高鐵及微波等領域,是解決熱學管理問題的先選材料,其可為各種微波和微電子以及功率器件、光電器件的封裝與組裝提供所需的熱管理,新材料的鋁碳化硅的應用也因此具有很大的市場潛力。

如果想要對鋁碳化硅進行精密加工,選擇是選用鋁碳化硅專用雕銑機。也并不是說普通雕銑機就不可以加工鋁碳化硅,但是使用普通雕銑機的機床防護性能比較差,而在加工鋁碳化硅過程中會產生大量粉塵容易進入機床導軌和絲桿,導致加工精度下滑,也容易導致減少機床的使用壽命。那為什么選擇是選用鋁碳化硅專用雕銑機呢?因為鋁碳化硅雕銑機具備了優異的機床防護性能,Y軸采用的是盔甲防護罩+風琴防護罩,有效防止在加工鋁碳化硅過程中的粉塵進入機床導軌以及絲杠內部;并且我們還優化了機床鑄件的結構,將機床在運行過程中產生的振動降到低,確保鋁碳化硅的加工精度更高。

鋁碳化硅結合了碳化硅陶瓷和金屬鋁綜合優越性能,成為新一代電子封裝材料中選擇。目前這種鋁碳化硅的新型材料現在有越來越多的人們知道,用途逐漸的被開發出來,新材料的鋁碳化硅的應用也因此具有很大的市場潛力,而作為鋁碳化硅的專用雕銑機:鋁碳化硅雕銑機也會具有很大的市場潛力。

以上是加工鋁碳化硅用哪種數控設備 的介紹,提供大家參考。

23
2022.07
AlSic有哪些性能特點

AlSiC即鋁碳化硅 ,是鋁基碳化硅顆粒增強復合材料的簡稱,業內又稱碳化硅鋁或“奧賽克”。根據碳化硅的含量分為低體積分數、中體積分數和高體積分數,其中電子材料應用以高體積分數為主。電子封裝中常用的有AlSiC7、AlSiC8系列。你了解多少,下面一起了解一下吧。

■ AlSiC具有高導熱率(180~240W/mK)和可調的熱膨脹系數(6.5~9.5×10-6/K),因此一方面AlSiC的熱膨脹系數與半導體芯片和陶瓷基片實現良好的匹配,能夠防止疲勞失效的產生,甚至可以將功率芯片直接安裝到AlSiC基板上;另一方面AlSiC的熱導率是可伐合金的十倍,芯片產生的熱量可以及時散發。這樣,整個元器件的可靠性和穩定性大大提高。

■ AlSiC是復合材料,其熱膨脹系數等性能可通過改變其組成而加以調整,因此產品可按用戶的具體要求而靈活地設計,能夠真正地做到量體裁衣,這是傳統的金屬材料或陶瓷材料無法做到的。

■ AlSiC的密度與鋁相當,比銅和Kovar輕得多,還不到Cu/W的五分之一,特別適合于便攜式器件、航空航天和其他對重量敏感領域的應用。

■ AlSiC的比剛度(剛度除以密度)是所有電子材料中比較高的:是鋁的3倍,是W-Cu和Kovar的5倍,是銅的25倍,另外AlSiC的抗震性比陶瓷 好,因此是惡劣環境(震動較大,如航天、汽車等領域)下的首 選材料。

■ AlSiC可以大批量加工,但加工的工藝取決于碳化硅的含量,可以用電火花、金剛石、激光等加工。

■ AlSiC可以鍍鎳、金、錫等,表面也可以進行陽極氧化處理。

■ 金屬化的陶瓷基片可以釬焊到鍍好的AlSiC基板上,用粘結劑、樹脂可以將印制電路板芯與AlSiC粘合。

■ AlSiC本身具有較好的氣密性。但是,與金屬或陶瓷封裝后的氣密性取決于合適的鍍層和焊接。

■ AlSiC的物理性能及力學性能都是各向同性的。

以上是AlSic有哪些性能特點的介紹,提供大家參考。
