AlSIC復合材料如何制備IGBT?

發布時間:2022-11-09   瀏覽次數:500次

隨著電力電子的高速發展,對其元器件的性能要求 和可靠性要求也越來越高。IGBT是電力電子最重要的核心功率器件之一。 自問世以來,因其易操作性和穩定性,其應用領域不斷擴展,目前已在家用電器、交通運輸、電力工程、可再生能源和智能電網中廣泛應用。然而,隨著電力電子元器件荷載密度的增加,同時兼具高導熱和低熱膨脹系數的熱沉基板成為了決定IGBT模塊最重要的部分?;阢~和銅合金的熱沉基板的高熱膨脹系數、高密度和品貴的價格,已經無法滿足如今電力電子模塊的發展需求。

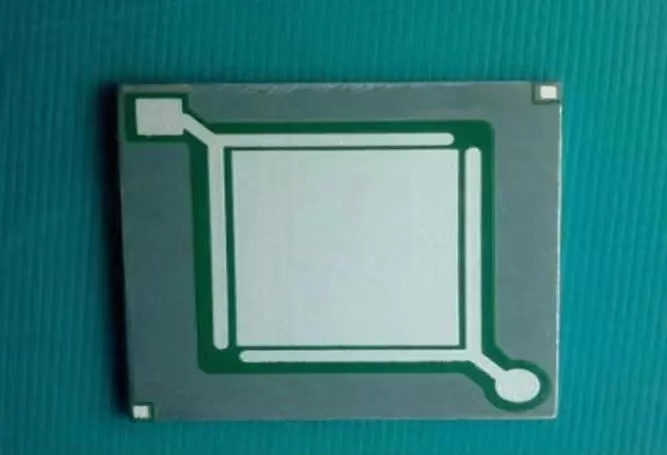

為了解決這一問題,以金屬鋁或鋁合金為基體,SiC顆粒體積分數不小子顆粒為增強材料的新型復合材料--AISiC復合材料應運而生。根據其SiC顆粒的體積分數,可將AlSIC分為高體積分數,中體積分數和低體積分數復合材料。那么,AlSIC是如何參與到IGBT的制備過程中的呢?

首先稱取一定量的 SiC微粉、水和 10%粘結劑混料,擠壓造粒烘干后過 60 目篩備用:將前述制備的顆粒在液壓機上成型,制備 SiC 多孔素坯備用:將前述制備的SiC 多孔素壞干 105℃干燥 24h后再在馬弗爐中燒結8h隨爐冷卻,得到具備一定強度和孔院率的 SiC 多孔預制坯。隨后,將碳化硅多孔預制坯裝模后送人真空壓力滲鋁爐中,抽真空并加熱保溫加壓,使熔融鋁液在外加壓力的作用下填充多孔SiC 的孔隙,隨爐冷卻凝固熔融鋁液.從而得到高體積分數的 AISiC 復合材料。
