IGBT散熱基板材料之爭:鋁碳化硅基板優勢盡顯

發布時間:2023-11-09   瀏覽次數:1307次

IGBT,作為高功率電子器件的代表,其散熱問題一直是困擾行業的難題。而散熱基板作為IGBT的關鍵組成部分,其性能、質量和制造工藝直接影響著IGBT的散熱效果?,F(xiàn)在,我們就來深入了解一下IGBT散熱基板的種類與特性。

IGBT散熱基板材料

傳統的金屬基板,如銅、鋁及其合金,雖然熱導率僅次于金、銀,但在面對高功率IGBT時,其散熱性能仍顯不足。因此,傳統的金屬基板正逐步被新型的高導熱材料所替代。

陶瓷基板,以其優良的導熱性、氣密性、可加工性和耐熱沖擊性,正逐漸在功率電子領域嶄露頭角。其中的DBC與DPC散熱基板性能更是超越LTCC和HTCC,尤其是DPC,以其高導熱、低成本、易操作等優勢,成為制作功率模塊的首選。而AlN陶瓷基板,由于其高導熱性,更是適用于要求高的中大功率器件。

然而,陶瓷基板并非散熱的終點。鋁碳化硅基板的出現,更是將IGBT的散熱性能推向了新的高度。這種以鋁碳化硅新型高導熱復合材料為原料制成的基板,熱導率可高達200W(m·K),膨脹系數可通過碳化硅體積分?jǐn)?shù)調整,密度小、重量輕,抗彎強度高,可以說是IGBT散熱的完美材料。

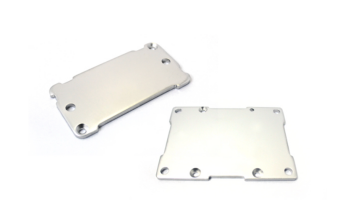

正是看中了鋁碳化硅基板的優越性能,思萃熱控選擇了這種材料來解決IGBT的散熱問題。公司結合鋁碳化硅制作出的IGBT散熱基板,十分符合電動汽車高電壓、大功率等散熱要求,展現出了極其優秀的結構設計。

IGBT的散熱基板種類繁多,各有千秋。而鋁碳化硅基板的出現,無疑為IGBT的散熱問題提供了新的解決思路。思萃熱控的成功應用,更是證明了鋁碳化硅基板的巨大潛力。相信在未來,鋁碳化硅基板將在IGBT散熱領域發揮更大的作用。

22
2022.02
一箭22星

北京時間2022年2月27日11時06分,我國在文昌發射場使用長征八號運載火箭,以“1箭22星”方式,成功將泰景三號01衛星、泰景四號01衛星、海南一號01/02星22顆衛星發射升空。本次飛行試驗搭載了22顆衛星,創中國一箭多星最高紀錄。


本次發射的22顆衛星總計完成12次分離動作,在此過程中,長八火箭宛如跳了一出‘芭蕾’,而22顆星的釋放就如‘天女散花’一般。三層式多星分配器從下到上分別由錐形支架、中心承力筒和圓盤平臺組成。其中,錐形支架搭載2顆衛星,中心承力筒搭載14顆衛星,圓盤平臺搭載6顆衛星,完美將22顆衛星裝進整流罩中。


由多個小衛星“拼車”完成的“共享發射”新模式,既可充分發揮火箭能力,又能有效滿足市場需求。隨著電子元器件和衛星有效載荷技術的快速發展,衛星的功能也越來越強大。重量只有幾公斤到幾十公斤的微納衛星、甚至更小的皮衛星就可以完成很多過去只有大衛星才能完成的任務。

長征八號新構型首飛,同時創造了我國“一箭多星”的新紀錄,這實在是一件值得驕傲的事!未來,中國航天必將會帶來更多驚喜,我們拭目以待!

28
2022.03
半導體材料發展前景

隨著物聯網、大數據和人工智能驅動的新計算時代的發展,對半導體器件的需求日益增長,同時也催生了市場對半導體材料的需求,半導體材料行業迎來快速發展的黃金期。在國家鼓勵半導體材料國產化的政策導向下,本土半導體材料廠商不斷提升半導體產品技術水平和研發能力,逐漸打破了國外半導體廠商的壟斷格局,推進中國半導體材料國產化進程,促進中國半導體材料行業的發展。


數據顯示,2017-2019年中國半導體材料市場規模逐年增長,從2017年的76億美元增長至2020年的94億美元。據統計,2017-2020年全球62座新投產的晶圓廠中有26座來自中國大陸,占比超過40%,成為增速最快的地區。伴隨著5G時代的來臨,汽車電動化進程拉動IGBT規模增長。得益于對清潔能源高速增長的需求IGBT市場規模將持續增長,IGBT市場在2020年的規模為54億美元,2020年到2026年將以7.5%的復合年增長率CAGR增長預計2026年市場規模為84億美元。新能源車應用作為IGBT市場規模的重要增量,2020年市場規模為為5.09億美元,2020-2026年的復合年增長率為23%,預計2026年新能源車用IGBT市場規模為17億美元


   隨著5G、智慧物聯網時代的到來,中國大陸的半導體產業得以在眾多領域?qū)崿F(xiàn)快速與全面布局,正逐步驅使全球半導體產業從韓國、中國臺灣向中國大陸轉移。目前,我國已經成為最大的半導體市場,并且繼續保持最快的增速,預計半導體市場增長將持續帶動半導體材料行業快速發展。

23
2022.07
加工鋁碳化硅用哪種數控設備

加工鋁碳化硅用哪種數控設備 ,你知道嗎,下面我們一起了解一下吧。

鋁碳化硅是一種新型復合材料,它充分結合了碳化硅陶瓷和金屬鋁的不同優勢,鋁碳化硅的應用前景也會變得越來越廣泛,在近幾年人們也比較注重于這領域當中。目前在國內生產鋁碳化硅雕銑機的廠家雖然是有的,但是還是很少,許多加工企業對于這種鋁碳化硅的新型材料接觸還是比較少的。其實鋁碳化硅雕銑機也是屬于數控機床的一種,我們在普通雕銑機的原基礎上,經過研發創新的一種可以加工鋁碳化硅的專用雕銑機。

鋁碳化硅(AlSiC)是鋁基碳化硅顆粒增強復合材料的簡稱,采用的是Al合金作基體,按設計要求,以一定形式、比例和分布狀態,用SiC顆粒作增強體,構成有明顯界面的多組相復合材料,兼具單一金屬不具備的綜合優越性能,充分結合了碳化硅陶瓷和金屬鋁的不同優勢,具有高導熱性、與芯片相匹配的熱膨脹系數、密度小、重量輕,以及高硬度和高抗彎強度,成為新一代電子封裝材料選擇。鋁碳化硅封裝材料滿足了封裝的輕便化、高密度化等要求,適用于航空、航天、高鐵及微波等領域,是解決熱學管理問題的先選材料,其可為各種微波和微電子以及功率器件、光電器件的封裝與組裝提供所需的熱管理,新材料的鋁碳化硅的應用也因此具有很大的市場潛力。

如果想要對鋁碳化硅進行精密加工,選擇是選用鋁碳化硅專用雕銑機。也并不是說普通雕銑機就不可以加工鋁碳化硅,但是使用普通雕銑機的機床防護性能比較差,而在加工鋁碳化硅過程中會產生大量粉塵容易進入機床導軌和絲桿,導致加工精度下滑,也容易導致減少機床的使用壽命。那為什么選擇是選用鋁碳化硅專用雕銑機呢?因?yàn)殇X碳化硅雕銑機具備了優異的機床防護性能,Y軸采用的是盔甲防護罩+風琴防護罩,有效防止在加工鋁碳化硅過程中的粉塵進入機床導軌以及絲杠內部;并且我們還優化了機床鑄件的結構,將機床在運行過程中產生的振動降到低,確保鋁碳化硅的加工精度更高。

鋁碳化硅結合了碳化硅陶瓷和金屬鋁綜合優越性能,成為新一代電子封裝材料中選擇。目前這種鋁碳化硅的新型材料現在有越來越多的人們知道,用途逐漸的被開發出來,新材料的鋁碳化硅的應用也因此具有很大的市場潛力,而作為鋁碳化硅的專用雕銑機:鋁碳化硅雕銑機也會具有很大的市場潛力。

以上是加工鋁碳化硅用哪種數控設備 的介紹,提供大家參考。

23
2022.07
AlSic有哪些性能特點

AlSiC即鋁碳化硅 ,是鋁基碳化硅顆粒增強復合材料的簡稱,業內又稱碳化硅鋁或“奧賽克”。根據碳化硅的含量分為低體積分?jǐn)?shù)、中體積分?jǐn)?shù)和高體積分?jǐn)?shù),其中電子材料應用以高體積分?jǐn)?shù)為主。電子封裝中常用的有AlSiC7、AlSiC8系列。你了解多少,下面一起了解一下吧。

■ AlSiC具有高導熱率(180~240W/mK)和可調的熱膨脹系數(6.5~9.5×10-6/K),因此一方面AlSiC的熱膨脹系數與半導體芯片和陶瓷基片實現良好的匹配,能夠防止疲勞失效的產生,甚至可以將功率芯片直接安裝到AlSiC基板上;另一方面AlSiC的熱導率是可伐合金的十倍,芯片產生的熱量可以及時散發。這樣,整個元器件的可靠性和穩定性大大提高。

■ AlSiC是復合材料,其熱膨脹系數等性能可通過改變其組成而加以調整,因此產品可按用戶的具體要求而靈活地設計,能夠真正地做到量體裁衣,這是傳統的金屬材料或陶瓷材料無法做到的。

■ AlSiC的密度與鋁相當,比銅和Kovar輕得多,還不到Cu/W的五分之一,特別適合于便攜式器件、航空航天和其他對重量敏感領域的應用。

■ AlSiC的比剛度(剛度除以密度)是所有電子材料中比較高的:是鋁的3倍,是W-Cu和Kovar的5倍,是銅的25倍,另外AlSiC的抗震性比陶瓷 好,因此是惡劣環境(震動較大,如航天、汽車等領域)下的首 選材料。

■ AlSiC可以大批量加工,但加工的工藝取決于碳化硅的含量,可以用電火花、金剛石、激光等加工。

■ AlSiC可以鍍鎳、金、錫等,表面也可以進行陽極氧化處理。

■ 金屬化的陶瓷基片可以釬焊到鍍好的AlSiC基板上,用粘結劑、樹脂可以將印制電路板芯與AlSiC粘合。

■ AlSiC本身具有較好的氣密性。但是,與金屬或陶瓷封裝后的氣密性取決于合適的鍍層和焊接。

■ AlSiC的物理性能及力學性能都是各向同性的。

以上是AlSic有哪些性能特點的介紹,提供大家參考。
