鋁碳化硅:新型IGBT高導熱材料

發布時間:2023-12-21   瀏覽次數:322次

隨著新能源汽車的快速發展,IGBT(絕緣柵雙極晶體管)的重要性日益凸顯。IGBT在各類高電壓、大功率電子領域具有廣泛應用,盡管相比同類產品具有更多優勢,但仍面臨一個共同挑戰——發熱量高。今天要介紹的就是IGBT高導熱材料——鋁碳化硅(AlSiC)

IGBT在新能源汽車等領域的應用不斷擴大,其性能要求也越來越高。然而,隨著功率的提升,發熱量問題愈發嚴重。傳統的散熱基板材料如銅等金屬材料,雖然具有一定的導熱性能,但存在密度大、導熱性能不足、熱膨脹系數不匹配等缺點。

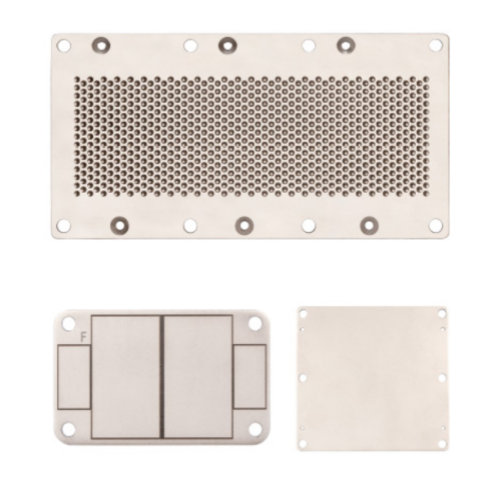

鋁碳化硅:新型IGBT高導熱材料

鋁碳化硅(AlSiC)作為一種新型金屬基復合材料,具有以下顯著優勢:

高導熱率和可調熱膨脹系數:AlSiC的導熱率高達180-240W/mK,熱膨脹系數可調,與半導體芯片和陶瓷基片實現良好匹配,有效提升器件散熱性能。

輕量化:AlSiC的密度與鋁相當,比銅和Kovar輕得多,特別適合于便攜式器件、航空航天和其他對重量敏感領域的應用。

高比剛度:AlSiC的比剛度是所有電子材料中最高的,抗震性優于陶瓷,是惡劣環境下的首選材料。

易于加工:AlSiC可以大批量加工,加工工藝取決于碳化硅的含量,可以用電火花、金剛石、激光等進行加工。

良好的表面處理性能:AlSiC可以鍍鎳、金、錫等,表面也可以進行陽極氧化處理,方便與其他材料連接。

氣密性好:AlSiC本身具有較好的氣密性,能夠保證器件在惡劣環境下的穩定工作。

各向同性:AlSiC的物理性能及力學性能都是各向同性的,其產品性能均勻度較高。

AlSiC作為IGBT高導熱材料,不僅可以顯著提高器件的散熱性能,降低發熱量,還可以實現器件的輕量化和小型化,提高系統的整體性能。
