鋁基碳化硅的應用領域有哪些?

發布時間:2022-06-27   瀏覽次數:1562次
鋁基碳化硅是目前機加工領域中相對比較偏門的門類,這種材料和金屬及陶瓷都不相同。它既有著陶瓷的硬度,又有著金屬的韌性,因此在加工的時候要特別注意,要摸清材料的加工特性,才能做出比較好的產品。今天小編就來說說AlSiC的相關內容,希望可以幫到大家。
一、鋁基碳化硅的應用領域
1、戰斗機的腹鰭應用——將粉末冶金法制備的碳化硅顆粒增強鋁基復合材料用于戰斗機的腹鰭,代替了原有的2214鋁合金蒙皮,剛度提高50%,使壽命由原來的數百小時提高到設計的全壽命8000h,壽命提高幅度達17倍;
2、直升機上的應用——該種材料制造的直升機旋翼系統連接用模鍛件(漿轂夾板及袖套),已成功地用于新型直升機。其應用效果為:與鋁合金相比,構件的剛度提高約30%,壽命提高約5%;與鈦合金相比,構件重量下降約25%;

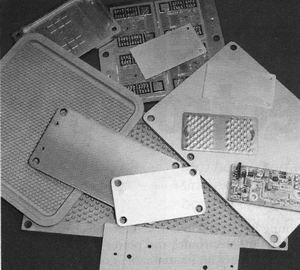

3、電子封裝及熱控元件應用——替代包銅的鉬及包銅的殷鋼作為印刷電路板板芯,取得了減重70%的顯著效果。由于此種材料的導熱率可高達180W(m·K),從而降低了電子模塊的工作溫度,減少了冷卻的需要;
4、航天光學儀表材料的應用——替代鈹材用作慣性并被譽為“第三代航空航天慣性器件材料”。已被正式用于美國某型號慣性環形激光陀螺制導系統,并已形成美國的國軍標(MILM 46196)。此外,還替代鈹材被成功地用于三叉戟導彈的慣性導向球及其慣性測量單元(IMU)的檢查口蓋,并取得比鈹材的成本低三分之二的效果;

5、高鐵行業——鋁基碳化硅IGBT基板是高鐵上必不可少的零件。鋁基碳化硅是理想的功率電子基板材料和襯底材料,與電子芯片焊接后可實現良好工作匹配。

二、如何加工鋁基碳化硅
1 傳統機械加工技術
A1SiC復合材料一般是鑄造法或粉末冶金法等制備 ,需要進一步的機械加工達到零件所需的精度和表面粗糙度要求。SiC增強體顆粒比常用的刀具(如高速鋼刀具和硬質合金刀具)的硬度高的多,在機械加工的過程 中會引起劇烈的刀具磨損。PCD金剛石刀具雖然 比增強體顆粒的硬度高 ,但硬度值相差不大 ,在切削加工高體分(SiC顆粒含量在 60% ~70%)的顆粒增強 AISiC復合材料時仍然會快速磨損 ,且 PCD金剛石刀具成本更 高。眾 多研究表 明,隨著 SiC含量 的增大(13% ~70%),增強體類型的不同 (主要 區別是纖維增強還是顆粒增強),可切削性越來越差 ,加工效率隨之降低 ,生產成本快速增加 。若 以 45#鋼的切削性能為 1計量 ,此種材料 的切 削性 能僅 為 0.05~0.3。因此 ,復合材料的難加工性 和昂貴的加工成本限制了AISiC復合材料的廣泛應用。
2 銑磨加工技術
目前 ,切 削加工是 A1SiC復合材料 的主要加工方法,但在切削加工中存在刀具磨損嚴重和難以獲得 良好加工表面質量 的問題。有研究提出了顆粒增強 A1SiC復合材料的銑磨加工方法。這種加工方法使用金剛石砂輪在鑫騰輝數控鋁碳化硅專用cnc機床上對工件進行切削加工 ,具有磨削加工中多刃切削的特點 ,又同時具有和銑加工相似的加工路線,可以用于曲面、孔 、槽的加工,在獲得較高加工效率的同時,又能保證加工表面質量。
3 超聲加工
超聲加工(USM)是 由超聲發生器產生高頻 電振蕩(一般為 16kHz~25kHz),施加于超聲換能器上 ,將高頻電振蕩轉換成超聲頻振動。超聲振動通過變幅桿放大振幅,并驅動以一定的靜壓力壓在工件表面上的工具產生相應頻率的振動。工具端部通過磨料不斷地捶擊工件 ,使加工區的工件材料粉碎成很細的微粒,被循環的磨料懸浮液帶走,工具便逐漸進入到工件 中,從而加工出與工具相應的形狀
4 激光加工
目前國內外學者對鋁基復合材料激光加工技術的研究主要集 中在打孔 、切割 、劃線 和型腔加工等方面。用 自行研制的機械斬光盤調脈沖激光器切割試驗表明 ,在高峰值能量、短脈 沖寬度、高脈沖頻率和適當?shù)钠骄β蕳l件下 ,采用高速多次重復走刀切割工藝 ,可以得到無裂紋的精細切 口。有研究采用氧氣作輔助氣體 ,用 800W 的連續波 CO2激光在厚度 13.5mm的復合材料上加工出了直徑 0.72mm的無損傷深孔 ,深徑比達 l8.75。有研究提出了基于裂紋加工單元的激光銑削方法 ,他們采用激光對復合材料進行了基 于裂紋加工單元的激光銑削加工 ,并在零件上加工 出了形狀較復雜的型腔。研究結果表明 ,采用該方法進行激光銑削所需要的功率 比通常的方法低。
以上本篇“鋁基碳化硅的應用領域有哪些?”的全部?jī)?nèi)容,想要了解更多,請持續關注本站。
