IGBT 散熱材料:淺析IGBT 雙面冷卻散熱優勢

發布時間:2022-09-12   瀏覽次數:1942次
一.IGBT的含義
IGBT是Insulated Gate Bipolar Transistor的縮寫,譯為絕緣柵雙極型晶體管,由BJT(雙極結晶體管)和MOSFET(金屬氧化物半導體場效應晶體管)組成,是一種復合全控型-電壓驅動式-功率半導體器,具有自動關斷的特性。優點是能夠利用電壓控制,高耐壓,減小飽和壓,快速切換,節能等。
二、IGBT散熱材料的封裝結構
IGBT芯片,DBC導熱基板,封裝材料,電連接端子等材料是IGBT散熱材料的封裝結構的主要構成材料,Si,SiC,GaN等是其芯片的主要,Si3N4,AL2O3,等是DBC覆銅陶瓷導熱基板的主要的陶瓷材料。
三、散熱問題影響產品性能
(一)單一冷卻散熱不足
傳統的冷卻結構為單一冷卻,以功率芯片、鍵合線、功率端子、外框、絕緣基板(DBC)、底板以及內部的灌封膠等為主要材料,它的工作模式是將底板固定在冷卻機表層,憑借絕緣基板、底板獨自將功率芯片損耗產生的熱量傳導至散熱器,進行散熱。
這種方式的優點是可以快速解決小熱量的散熱需求,但對于解決一些大熱量的散熱需求這樣的效果是遠遠不夠的。因為,單面散熱方案,傳輸熱量的通道有數量限制,且有很大的熱阻,使得芯片與散熱面的溫度相差很大,因此,在長期使用過程中,芯片容易因溫度過高而被毀壞。所以,隨著時代的發展,傳統的單面冷卻結構已經無法承載現在的散熱需求,需要由此推進改變,從而承載現在的散熱需求。

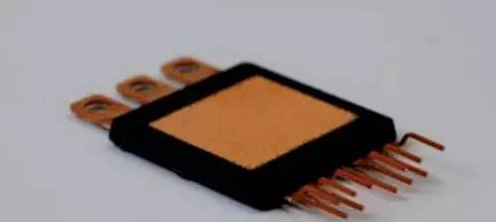

(二)雙面冷卻散熱優點

對于有些尺寸小功率高的部件,傳統的單一冷卻結構已經無法滿足其散熱需求,因此,近幾年來,研究功率模塊的雙面冷卻結構的人也越來越多。且相較于單面結構散熱結構,雙面冷卻結構在功率芯片的兩側增加了絕緣導熱基板,功率端子全部與絕緣導熱基板相連,在絕緣導熱基板的外側也安裝有散熱器??梢杂行У臏p小功率模塊的熱阻,同時減小體積及質量,而且由于結構的改進促使IGBT散熱材料的可靠性也有了一定的提升。

以上是本文全部內容,提供大家參考。
